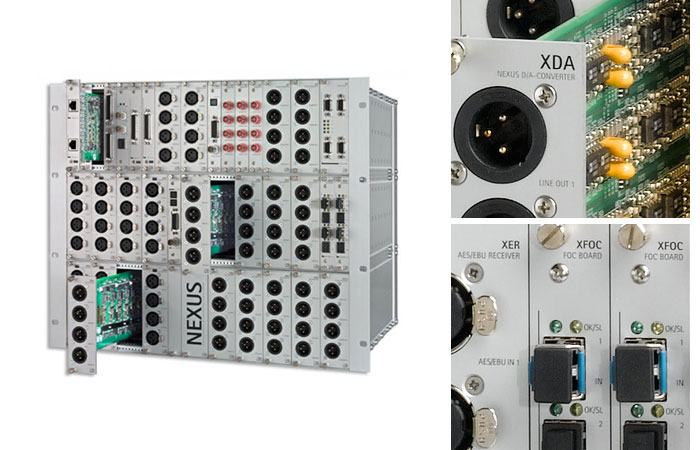

NEXUS. Sistema digital, modular de enrutamiento y transmisión para señales de audio analógico y digital de alta calidad.
Marca: Stage Tec
Un sistema NEXUS comprende al menos una unidad base y un ordenador de contrel que se conecta a la unidad base a través de una interfaz serie (RS 232/422, USB o Ethernet). El programa de control de NEXUS que se ejecuta sobre el ordenador de control permite operar el sistema a través de una interfaz gráfica. Se pueden interconectar varias unidades base por fibra óptica para crear una red de audio. Esta red puede tener cualquier estructura; por ejemplo, se pueden configurar topologías en anillo o estrella, así como combinaciones de estas. Además, enlaces redundantes y paralelos aportan una mayor fiabilidad. Los ordenadores de control se pueden conectar a cualquier unidad base del sistema.
La transmisión de los datos de control y de los canales de audio se lleva a cabo a través de conexiones de fibra óptica. Las unidades base incluyen recursos de entrada y salida individuales y tarjetas DSP para procesado de señal (a petición). Cables dúplex de fibra óptica para la interconexión de unidades base. Los ordenadores de control proporcionan la interfaz entre el sistema de audio y el usuario. Se puede realizar monitorización de señal de sincronía, tarjetas y fuentes de alimentación con notificaciones inmediatas en caso de fallo.
Entradas y salidas distribuidas. Funciones de control lógico (GPIO), TC y Midi. NEXUS también proporciona entradas y salidas a las mesas de mezcla Stage Tec a la vez que se usan como sistema de enrutado. Los sistemas de enrutamiento y redes de audio se configuran individualmente para cada cliente y permiten implementar ampliaciones y mejoras.
Características
- El sistema modular incluye interfaces de audio analógicas y digitales, DSP, tarjetas de fibra óptica y fuentes de alimentación
- Procesado de señal sincronizado
- Up to 31 base devices per subsystem supported
- Soportadas hasta 31 unidades base por subsistema
- No necesita ventiladores (a temperatura ambiente de 25ºC o menos)
- Nivel full-scale ajustable globalmente(0 dBFS = 0…22/28 dBu nivel analógico)
- Frecuencias de muestreo: 44.1, 48, 88.2, 96 kHz
- Ejecución constante de rutinas de test
- Permite cambios en caliente
- Especialmente diseñado para redes NEXUS extensas
- Actúa como el núcleo de la instalacion
- Contiene las tarjetas de control y procesado para las consolas AURUS y CRESCENDO con acceso total a la red NEXUS
- Puede ser equipado con entradas y salidas para el formato multicanal MADI y AES67
- Todo el resto de formatos, analógicos y digitales, están disponibles a través de las unidades base NEXUS conectadas al NEXUS STAR
- 16 ranuras disponibles
- Matriz de conmutación de 4096 entradas a 4096 salidas
- Ocupa poco espacio (6 unidades en un rack de 19”)
- Se pueden conectar hasta 30 unidades base
- Posibilidad de hacer cambios en caliente
- Uninterrupted signal re-routing in case of malfunctions
- Reasignación de rutas sin interrupción de la señal en caso de fallo
- Frecuencias de muestreo: 44.1, 48, 88.2, 96 kHz
